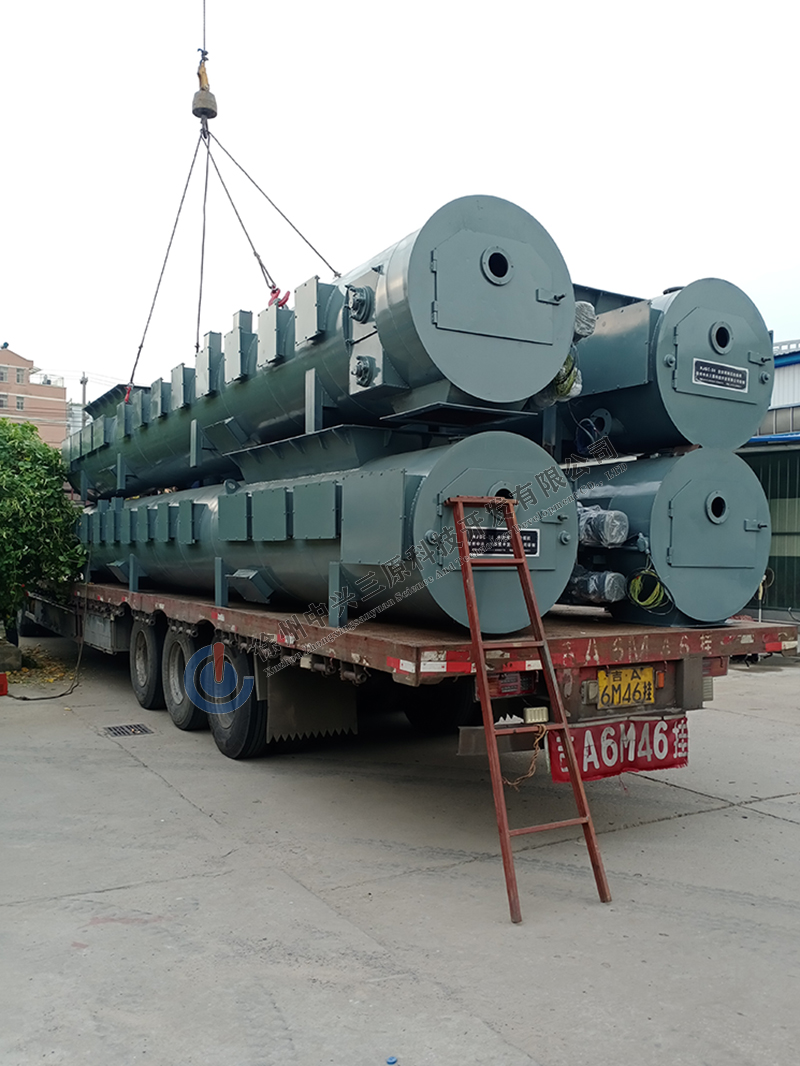

黑龍江綏化某公司全封閉稱重給煤機發貨技術要求 |
|
1 給煤機總的技術要求 1.1 提供的設備功能完整，技術先進，并能滿足人身安全和勞動保護條件。 1.2 所有的材料及零部件（或元器件）將符合有關規范的要求，且是全新的和 優質的，并能滿足當?shù)丨h(huán)境條件的要求。外購配套件選用優質、節能、先 進的產品，并有生產許可證及產品檢驗合格證。對重要的部件將取得定 作方認可。 1.3 計量精度誤差 0.5%內，給煤機需配備報警及保護裝置。一旦給煤機瞬間值為零，應判斷為斷煤，立即報警�？刂菩盘�(hào)與 DCS留有通訊接口，在控 制室與現場兩地均可操作及監控。 1.4 給煤機成套給煤計量，給煤計量實現出力瞬間值和給煤量累計，能隨時打印出自“計量清零”起始的運行時間和給煤量累計值。 1.5 給煤機配套的電子皮帶秤具備瞬間值和給煤量累計值的顯示，并且可以輸出 4～20mA 的標準信號用把瞬間值和累計值送到 DCS 上進行顯示。 1.6 帶式輸送機運行時最大跑偏量不得超過帶寬的5％，承攬方應充分考慮設備制造及配套件選擇對帶式輸送機跑偏量的影響。 1.7 帶式輸送機在滿載啟動和停機時，最大瞬時張力不得超過正常工作張力的 1.5 倍。 1.8 帶式輸送機支架具有足夠的剛度、強度，頭部和尾部支架的設計充分考慮皮帶。 1.9 帶式輸送機所用部件、零件、材料等符合有關產品標準，并提供有關質量保證的各項文件，包括：產品檢驗合格證書、主要零部件材料檢驗合格證書。 1.10 所有帶式輸送機均能滿足滿負荷起動的要求。 2 給煤機設計要求 2.1 ·殼體：八邊形整體聯動折彎結構機體，可以減少機體的焊接焊點，提高耐壓等級，結構力強，同時結構角度合理，減少機體內部粉塵堆積。采用優質鋼板，鋼板厚度不小于6㎜，殼體可耐壓0.35Mpa，殼體內外部涂三道防銹漆，殼體外部顏色由使用方確定。殼體兩側有若干個檢修門、前后門有玻璃觀察窗，方便檢修及更換皮帶 2.2 給煤機采用環形耐高溫膠帶（150℃）。 2.3 配備往返隔離式鏈條清掃系統 2.4 給煤機采用2105 型稱重顯示儀表（安置控制器中），可接入 DCS 系統。 2.5 給煤機設有皮帶跑偏、斷煤、堵煤、超溫等報警及保護裝置。 2.6 給煤機殼體裝有觀察窗、防爆燈，觀察窗配雨刮式清掃裝置，易于觀察給煤機的運行狀況。 2.7 殼體各處均要密封嚴密，在 正常期運行時不漏風、不漏粉塵，耐壓能力0.35Ｍpa。整機無故障運行10000小時，皮帶運行壽命不低于20000小時，設備使用壽命30年。設備運行時距設備1米處噪音低于75分貝。 2.8 給煤機入煤口采用手動閘門，出煤口配置電動閘門，并且出口配置環形密封風裝置，預留通風接口。 2.9 保證給煤機的額定出力和計量精度： 計量精度為±0.5%。 2.10 保證給煤機實現連續、均勻給煤，并可根據鍋爐燃料控制系統的要求實現就地、遠程自動調節給煤量控制。 2.11 采用模塊化秤體，內置掛碼校驗裝置。 3控制要求 3.1給煤機和其配套部件配供的檢測儀表和控制設備（簡稱測控設備），滿足給煤機和其配套部件啟動、停止、運行和事故處理過程的安全監視、控制、調節、報警、聯鎖和保護的要求，控制系統預留與DCS系統的接口。使DCS可以任意單機啟停給煤機的每臺動力裝置。 3.2 配供測控設備輸入、輸出的模擬量信號為標準4～20mA。 3.2.1 配供測控設備輸入、輸出的開關量信號為無源接點，接點容量為AC220V／5A。 3.2.2 給煤機出力的調節機構能在調節信號的作用下連續地、無級地調節出力、調節準確可靠、響應快，出力與調節信號之間成線性關系。 3.2.3全封閉稱重給煤機具有連續給煤、動態計量、精度高并能進行溫度的檢測，控制熱風回流，使系統運行穩定。為現場管理、操作、提供準確可靠的計量數據和控制手段，具有較高工藝要求的先進計量給煤設備。 3.3 驅動部分要求 3.3.1 每臺電動機的設計和構造與它所驅動設備的運行條件和維修要求一致。 3.3.2 驅動裝置控制方式采用變頻調速，保證動作靈活、平穩、無突跳、調節準確、可靠，能在調節信號的作用下連續地、無級調節出力。出力與調節信號之間成線性關系。變頻器能接受模擬信號，啟/停信號，并有變頻器的故障報警等信號輸出。 3.3.3 電動機電壓：AC380V 3.3.4 電動機外殼防護等級為IP54，絕緣等級不小于F級，按B級絕緣等級考核溫升�？刂乒穹雷o(hù)等級符合中國或美國防火協會NEMA4標準要求。 3.3.5 電動機的軸承結構是密封的（殼體外置），能隔絕污物和水，不使?jié)櫥瑒┻M(jìn)入線圈。 3.4 執行規范和標準 給煤機及附屬設備的設計、材料和零部件制造、總裝、涂料，試驗及包裝符合現行使用的國家標準和部頒標準或引進國的標準，這些標準和范圍包括但不限于： GB/T7721-2007 電子皮帶秤國家標準 JJG195-2002 電子皮帶秤檢定規程 GB14784 帶式輸送機安全規范 GB10595 帶式輸送機技術條件 GB987 帶式輸送機基本參數與尺 GB/T13792 帶式輸送機托輥用電焊鋼 GB53447 帶式輸送機產品質量分等 GB11345 噪聲源聲功率級的測定 GB/T1804 一般公差線性尺寸的未注公差 GB5677 鑄鋼件射線照相及底片等級分類方法 GB6333 電力液壓塊式制動器 GB6402 鋼鍛材超聲縱波探傷方 GB7984 普通用途織物芯輸送帶 GB10822 一般用途難燃輸送帶 ZBJ19009 圓柱齒輪減速器通用技術條 JB2647 帶式輸送機包裝技術條件 JB/ZQ4286 包裝通用技術條件 JB8 產品標牌 GB755 電機基本技術要求 GB4208 外殼防護等級分類 GB12348 工業企業廠界噪聲標準 II 類混合區評價標準 DL/T52004-925.4 電子稱重式給煤機 NJGC 耐壓式計量給煤機 GB/T16941-1997 機械運轉與性能試驗標準和規范 DL/T513-1993 國家電力行業標準 上述標準均應最新有效版本 |
